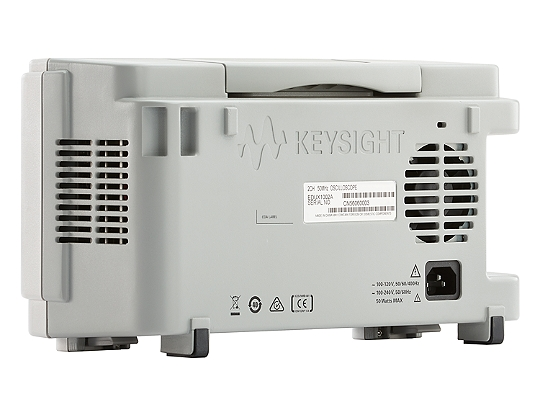

Keysight InfiniiVision 1000 X 系列示波器经过专门设计，能够以 难以置信的低价格为您提供高品质且经过行业验证的技术。

现在您可轻松获得专业的测量能力和技术。除了更低的价格会令您 怦然心动之外 — 出色的测试效果也将让您印象深刻。

– 50 至 100 MHz

– 高达 50,000 波形/秒的波形捕获率可以让您查看更详细的信 号细节

– 是德科技为您量身定制的技术来自于我们 60 多年来累积的 丰富示波器专业经验，让您对测量充满信心。

– 简单、直观的用户界面，内置帮助和培训信号，助您轻松、快 速地执行测试。

– 业内领先的软件分析和 6 合 1 综合仪器，获得专业级的示波 器功能。

优势：

可靠的测量InfiniiVision1000X系列采用是德科技的MegaZoomIV定制ASIC技术，每秒可提供多达50,000个波形。

凭借这一速度，您能清晰看到在同级别的其他示波器上可能错过的毛刺和异常。

卓越的存储器性能：

1000X系列分段存储器通过选择性地捕获和存储重要的信号分段，避免捕获非重要的信号空闲/静寂时间，以此优化您的采集存储器。

它特别适用于封包化串行总线、脉冲激光、雷达猝发与 高能物理实验等应用。

1000X系列型号可以捕获高达50个分段，并且重新准备时间低于19μs。

自动测量

自动测量支持快速访问24种常见的示波器测量，因此您能快速分析信号并确定信号参数。

屏幕可以实时更新显示多达四个独立 测量结果。

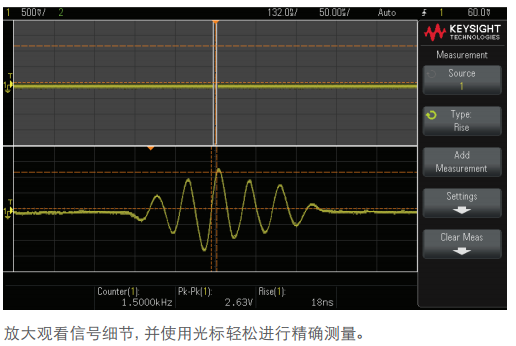

光标

光标让您可快速对波形执行详细测量。

无论您正在测量电压、时间或频率，X光标和Y光标的设置均支持用户定义的测量。

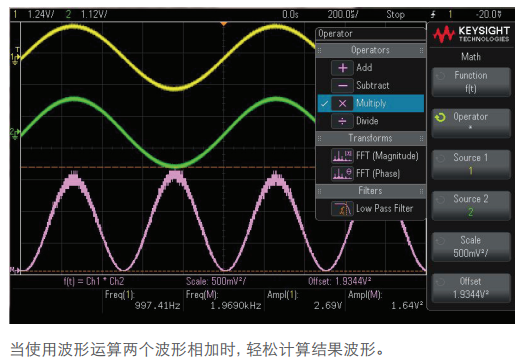

运算

运算功能使您在模拟输入通道执行算术运算（如加、减或乘），或针对运算的结果执行变换功能。

FFT（快速傅立叶变换）

使用FFT函数，针对模拟输入通道或一个运算通道 g(t) 进行快速傅立叶变换。

FFT将时域信号变换到频域。

当选中FFT函数后，示波器屏幕会以幅度（dBV）与频率的形式绘制出FFT频谱。

水平轴的读数从时间转换为频率（Hz），垂直轴的读数从电压转换为分贝（dB）。

使用FFT函数来查找串扰问题；由放大器的非线性所造成的失真问题；以及调整模拟滤波器。

模拟总线

1000X系列支持您组合多个信号来创建逻辑总线。

这在测试电 路设计时非常有用，因为它们常常需要彼此结合相关信号。

组合信息可能同时来自于模拟通道和外部触发，它们能以十六进制值或二进制值显示。

模板测试

1000X系列硬件模板测试可快速验证信号的质量，并能以每秒多达50,000次测试的速度检测误码。

无论在制造测试环境中针对特定标准执行合格/不合格测试，或者在研发调试环境中进行偶发信号异常测量，模板测试选件都是一种具有重要价值的工具。

（仅限于 DUX1002G 或DSOX1102G 型号）

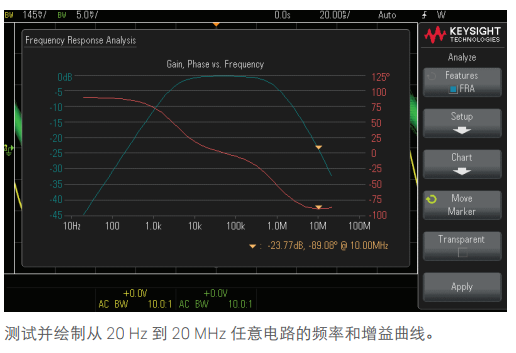

频率响应分析仪 ：

频率响应分析是一个用于表征反馈网络开关电源稳定性的关键测量。

伯德图是每一个电气工程学生都必须了解的基本概念。

1000X系列的频率响应分析仪功能是帮助学生了解无源 LRC 电路或有源运算放大器的增益和相位性能的完美工具。

本功能通过增益和相位测量随频率（伯德图）的变化而实现。

这些测量通常使用矢 量网络分析仪（VNA）和低成本频率响应分析仪来执行，但现在使用 1000 X 系列的内置 WaveGen 可更加方便地执行增益和相 位分析。

（仅限 EDUX1002G 和 DSOX1102G 型号）

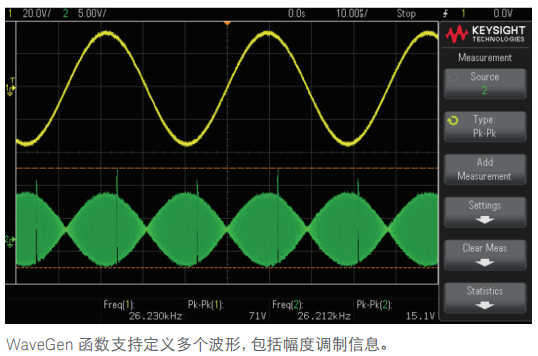

强大的 WaveGen（内置20MHz函数发生器及调制功能）

1000X系列整合了20MHz函数发生器及信号调制功能。

非常适合工作台空间和预算有限的教学实验室或设计实验室使用。

整合的函数发生器可提供正弦波、方波、斜波、脉冲、直流和噪声波形到被测器件的激励输出。

利用可定制的AM、FM和FSK设置向信号添加调制。

这款示波器整合了一个函数发生器，您无需再单独购买。

(WaveGen 仅在 EDUX1002G 和 DSOX1102G 型号）

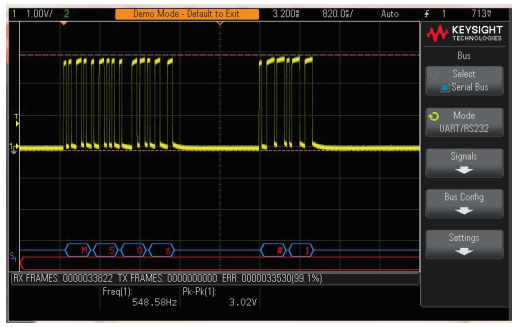

基于硬件的串行协议解码和触发支持的协议：

– EDU 型号（EDUX1EMBD）可支持 I2 C、UART/RS232

– DSO 型号（DSOX1EMBD）可支持 I2 C、SPI、UART/RS232

– DSO 型号（DSOX1AUTO）可支持 CAN、LIN（汽车）

当您添加可选软件时

1000X系列就是一款具有强大的解码与硬件触发功能的协议分析仪，可支持专业的串行总线通信分析。

其他厂商的示波器使用的软件后处理技术会降低波形和解码更新速率，但1000X系列通过使用硬件技术可进行快速解码，以此增强示波器可用性并提升捕获罕见串行通信误码的概率。

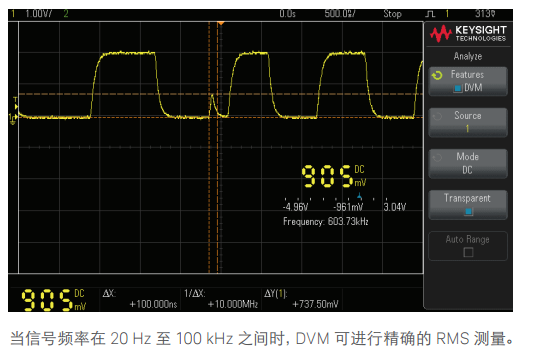

数字电压表和频率计数器

1000X系列可在示波器内提供集成的 3 位电压表（DVM）和5位频率计数器。

电压表通过连接至示波器通道和探头运行，但电压表测量不会经过触发系统，因此使用相同的连接可以同时进行DVM和触发进行示波器测量。

您无需配置示波器捕获触发，即可快速测量AC、RMS、DC、DC RMS和频率。

电压表会始终显示测量结果，以确保您随时获得快速表征测量。
