新款 TBS2000 在执行示波器最重要工作方面的表现突出：即查看和测量信号。

利用更大的 9" 显示器和更长的 20M 记录长度查看更多信号。

利用方便的光标和强大的 32 种自动测量功能测量更多信号。

利用 Wi-Fi 连接分享更多信号。 这款实惠的示波器可提供出色的性能。

型号：

主要性能指标：

2 个和 4 个模拟通道型号

100和70 MHz带宽型号

高达 1 GS/s 的采样率

所有通道上20 M记录长度

9英寸WVGA彩色显示器

15个水平格，显示的信号多出50%

TekVPI探头接口支持有源探头、差分探头和电流探头，支持自动定标和单位

32种自动测量和FFT功能，全面分析波形

HelpEverywhere提供有益的屏显小贴士

内置示波器介绍手册，提供操作说明和示波器基础知识

2通道型号，重仅2.62 kg (5.8磅)，携带方便

前面板上USB 2.0主控端口，快速简便地存储数据

Wi-Fi 接口可提供无线通信功能1 支持

后面板上USB 2.0设备端口，简便地连接PC

LXI标准10/100BASE-T以太网端口，通过LAN进行远程控制

课件功能，在显示器上提供实验练习指引

全面兼容教育应用中的TekSmartLab实验管理软件

TBS2000系列是为了简便操作和快速操作教学专门设计的。专用控制功能可以迅速进入重要设置，您可以更快地评估信号。许多示波器仅有8个竖格和10个横格，而TBS2000则提供了10个竖格和15个横格，您可以看到更多的信号信息。显示器还为测量结果和菜单信息提供了更多的空间。

长记录长度及卷动和缩放

可以选择记录长度，从2000个样点直到20M样点，捕获长时间记录。超长记录长度将帮助您找到异常信号，检验数字通信。为帮助浏览长采集数据，缩放功能可以迅速卷动记录，放大查看信号细节。

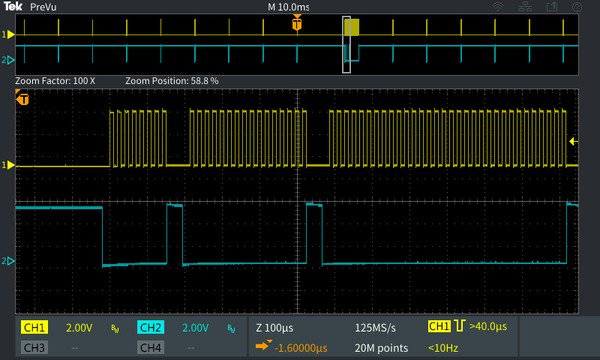

在缩放模式下，上方画面提供了最多20M点概况。

下方画面显示了放大后的详细视图。

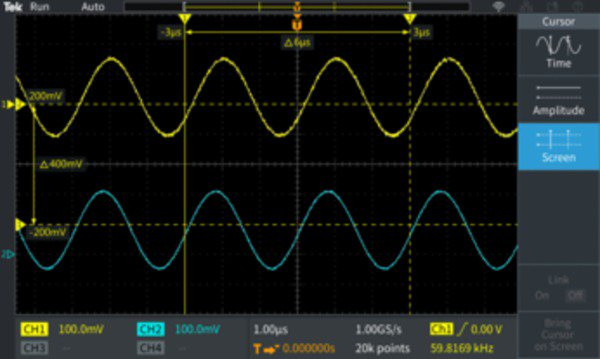

波形显示画面上显示光标读数。

可以使用光标测量时间、幅度或两者。

多功能触发和采集模式

触发系统是为调试当今混合信号设计而打造的。除基本边沿触发外，它还包括脉宽触发和欠幅脉冲触发，特别适合调试设计的数字部分。脉宽触发非常适合寻找窄毛刺或超时条件。您可以指定一个电压阈值和一个宽度，在脉冲太窄、太宽或持续特定时间时，示波器会触发采集。欠幅脉冲触发旨在捕获幅度短于预期的信号。您可以指定两个电压阈值和一个宽度。如果脉冲幅度落在两个阈值之间，那么示波器将触发采集。

默认的采集模式是采样模式，这种模式适合大多数应用。但是，仪器还提供了峰值检测模式，适合查找尖峰；平均模式则可以帮助降低重复的信号上的噪声。

自动测量变得更轻松

全套自动测量可以快捷方便地测试各种信号和应用。

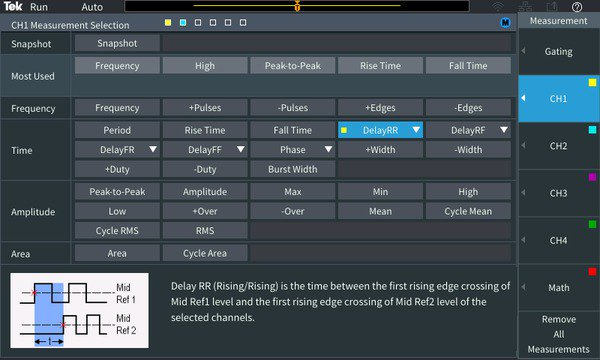

一个屏幕上列出及选中所有测量。

通过一个测量选择屏幕，您可以方便地在32种自动测量中进行选择，而不必搜寻多个菜单。您可以选择放在页面顶部的最常用的测量，也可以选择4种类别：频率、时间、幅度和区域。HelpEverywhere系统为每项测量提供了小贴士，可以更方便地知道使用哪项测量，了解测量结果。

测量是透明的，因此不会挡住波形。

测量按来源加上颜色编码，显示在透明背景上，因此波形不会被读数挡住。

FFT功能

按专用前面板FFT按钮，您可以使用FFT功能，了解信号的频率成分。可以只显示FFT，或打开源波形显示，同时查看频谱和时域波形。透明读数显示重要设置，而不会挡住FFT显示。

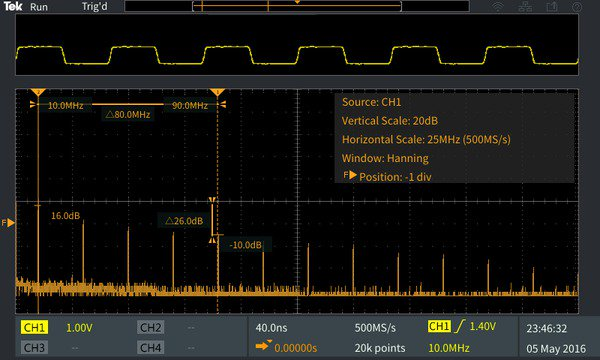

时域源波形可以显示在FFT频率频谱上方。

内置小贴士，设置更迅速

HelpEverywhere是TBS2000上独有的功能。在您浏览主要菜单时，它会即时显示帮助信息。小贴士包括测量信息、应用小贴士、文字和图形形式的整体指引。您可以从HelpEverywhere菜单中打开和关闭小贴士。

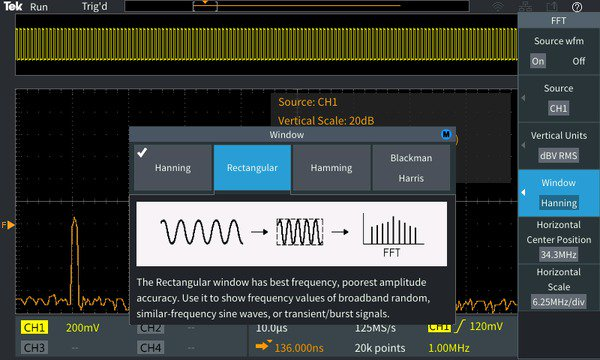

HelpEverywhere小贴士解释了重要设置。

屏显示波器基础知识

Scope Intro是TBS2000内嵌的简明手册。按前面板Function按钮，可以获得示波器基本操作系统，以及面向教育应用的TBS2000和TekSmartLab实验管理系统。

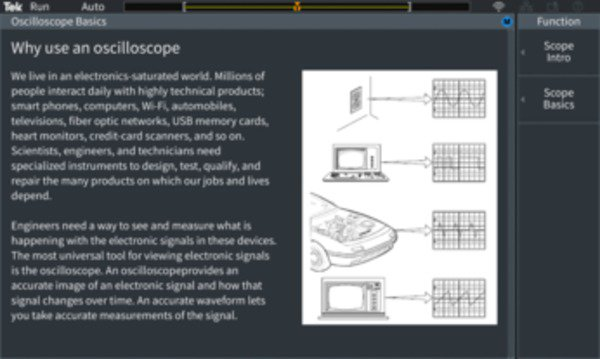

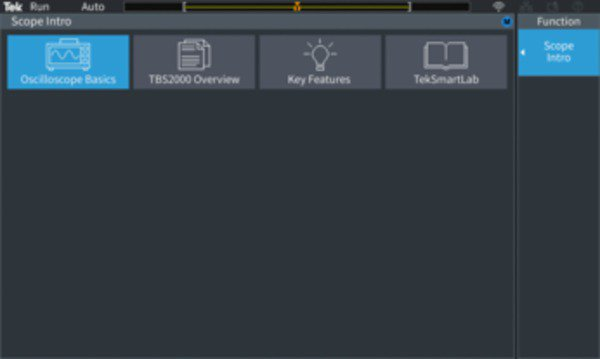

Scope Intro（示波器介绍）涵盖基本示波器操作和TBS2000使用方式。

 同类第一个支持无线通信的解决方案

LXI嵌入式网页，用于仪器控制

LXI是一种基于LAN连接的行业标准，实现灵活、可靠、高效的通信和控制。

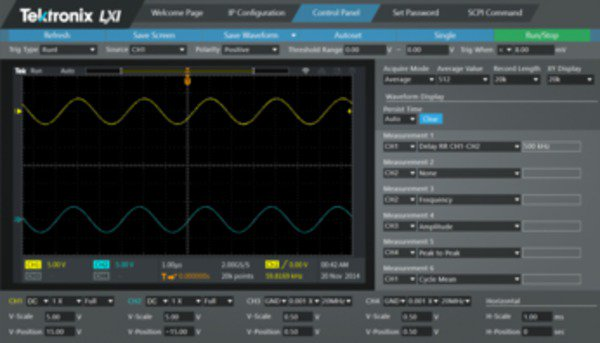

LXI控制屏幕和波形显示。

TekVPI®接口和有源探头支持

TekVPI探头接口确立了探测易用性标准。通过这个接口，TBS2000系列支持各种最新电压探头和电流探头，满足各种应用需求。这些探头通过接口供电及与TBS2000通信。标度因数和状态信息（如错误条件）发送给仪器处理和显示，而不必手动设置标度因数，计算偏置，或监测钳夹张开情况，也不需要对电流探头消磁。

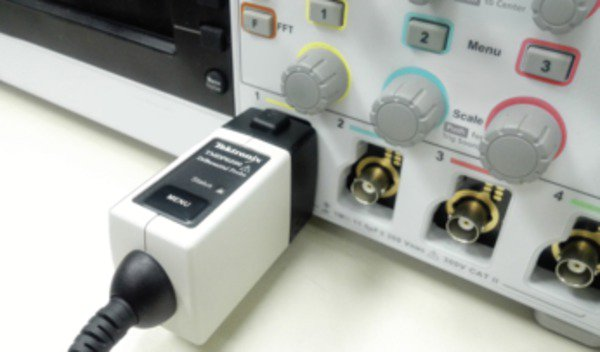

TekVPI探头把标度设置、范围和状态传送给TBS2000。

创新的新型教育解决方案

TBS2000提供了全新的方式，教育机构可以把更多的时间放在讲授电路概念上，而不是放在设置和管理实验上。

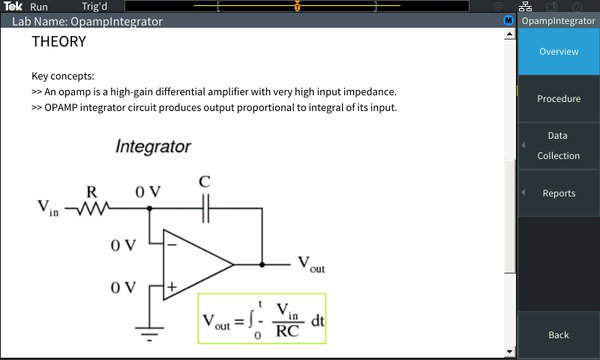

课件功能允许学生在仪器显示器上查看实验信息。

集成课件功能允许教授在仪器中加载实验练习，在每个站上为学生提供指引，并提供结构化框架，学生可以捕获数据，并包含在报告中。
