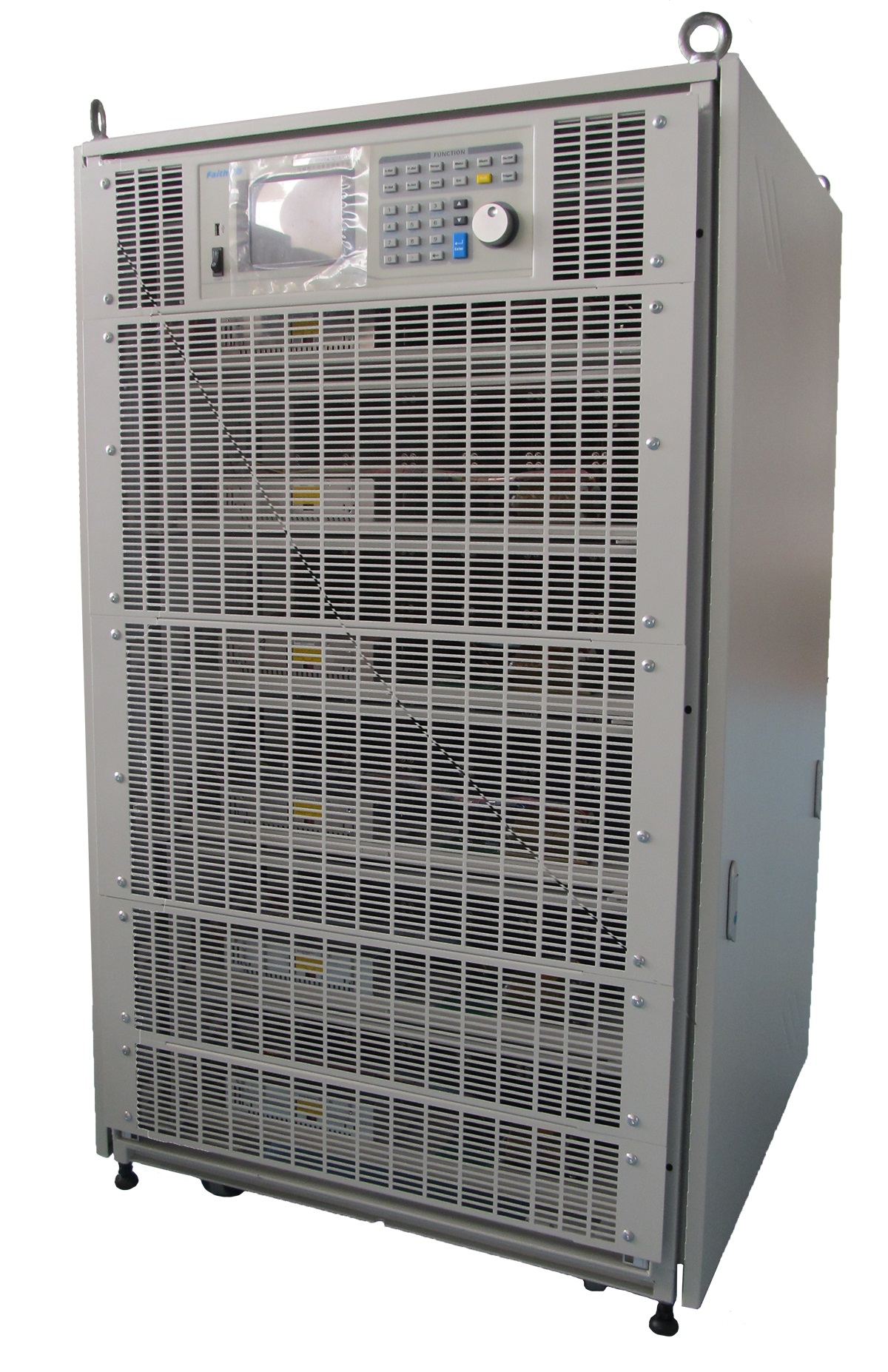

FT6800 系列超大功率电子负载单台功率2.6~72KW，最高电压1200V，支持4台负载同步级联，以扩大功率。

FT6800系列超大功率电子负载是一款精心设计，历经锤炼的超级明星产品，产品系列2009年面世，是当时市场上最早的超大功率电子负载，目前产品已经经历了20多次重大升级，是市场上广泛使用的主流大功率电子负载产品。

FT6800众多的市场存量，使其历经了众多的沉淀和完善。其所有功率单元都采用闭环控制设计，具有超强的抗自激能力，最大程度的适应各类电源。其所有功率单元都有快速熔断保护设计，最大程度保证功率单元烧毁时，整机的持续工作能力。

FT6800系列负载主要应用于：动力电池、BMS与电池保护板、充电桩、充电桩模块、车载充电机、大功率开关电源、通讯电源、电力电源、机车电源、超级电容、电流器件（继电器、保险丝、连接器）等的测试，近年特别又成为充电桩、充电机、动力电池，包括燃料电池等领域的标杆测试产品。

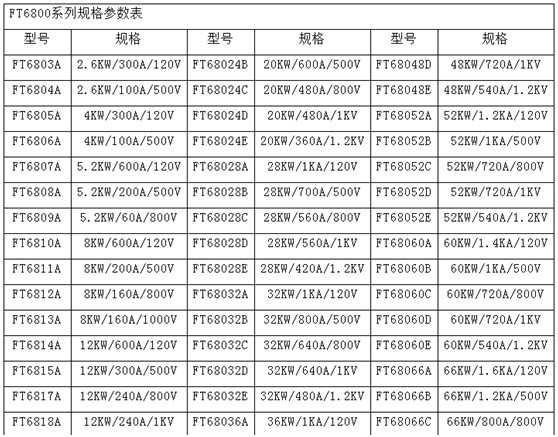

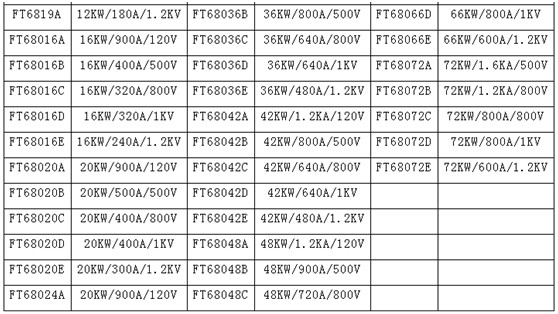

 0~72KW，120V/500V/800V/1000V/1200V

FT6800系列负载单台功率2.6~72KW，最高电压1200V，支持4台负载同步级联，以扩大功率。

FT6800系列负载主要应用于：动力电池、BMS（电池保护板）、充电桩、充电桩模块、车载充电机、大功率开关电源、通信电源、电力电源、机车电源、超级电容、电流器件（继电器，保险丝，电连接器）等测试。

 负载特点：

1、级联功能:多个负载间以主从模式级联操作。FT6800系列负载单台功率2.6KW-72KW。最高电压1200V并支持4台负载主从同步并联，以扩大功率。

2、0.05%精确度，0.1mA/0.1mV分辨率，20kHz动态频控制;

3、快速调用，OCP/OVP测试，自动测试功能。操作方便灵活；

4、模拟工况：复现实际负载波形，实验室重现实际带载；

5、动力电池和超级电容测试功能的一键测试；

6、针对燃料电池测试的专用版本（选）；

7、完善的对内保护（保护负载）和对外保护（保护被测设备）；模拟控制及模拟输出：用0~10V控制负载工作，把工作状态转换成0~10V。

8、GPIB/RS232/USB丰富通讯口，标准SCPI指令集；

9、中文简体，繁体，英文的操作界面和软件界面；

功能描述

负载定态模式应用

恒电流模式

1、电源负载跳变测试；

2、电池放电时间及寿命测试；

3、燃料电池测试；

4、直流电机带载电路测试。

恒电压模式

1、手机充电器测试；

2、Fold back电源的电流限制测试；

3、燃料电池测试；

4、电流源测试。

恒电阻模式

1、通信电源的缓开机测试；

2、LED驱动器测试；

3、汽车温度控制器的带载电路测试。

恒功率模式

1、恒功率电源测试；

2、电池容量及电池寿命测试。

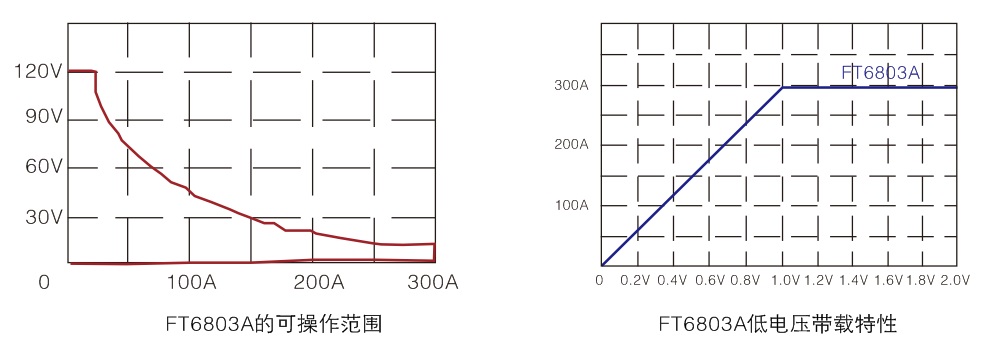

低电压特性与可操作范围

FT6800系列负载在操作范围内的满载情况下的低电压操作设计，适合用于测试DC/DC转换器、燃料电池及其他低电压-高电流的设备。

负载级联

FT6800系列负载的级联功能，实现多台负载的并联使用，扩大负载的功率范围。从机自动复制主机的带载参数，从而达到自动均载。

使用者不必购买更大功率的负载而实现测试，降低测试成本。级联方式如图所示。

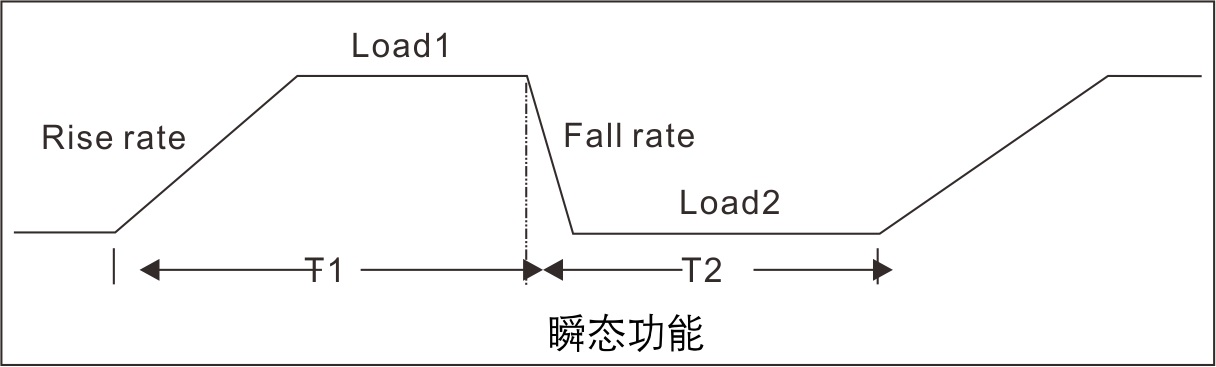

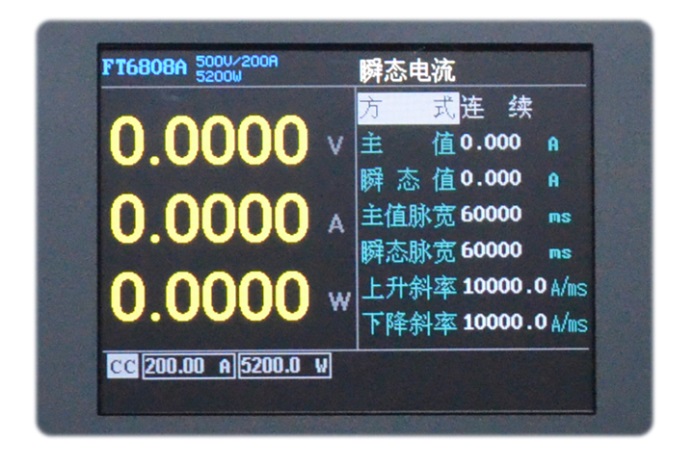

动态功能

 动态功能是指电子负载在同一功能下不同值之间切换。FT6800系列电子负载瞬态测试功能提供了连续、翻转和脉冲三种模式。瞬态频率最高可达20KHz，且可设置切换斜率，其中电流最大斜率可达60A/us。此功能常用来测试电源的瞬态特性、电池保护板的保护特性、电池脉冲充电等。

过载保护点测试

FT6800系列负载本身提供了OCP测试，自动寻找过流保护点并记录IMAX,PMAX使用动态的脉冲模式测试保护点的保护时间，分辨率1uS。配合软件进行OCP/OVP/OPP测试，和U/I曲线。并且可以测试保护点的稳定性。

电池测试

1、电池内阻测试

2、电池容量测试

电池内阻和容量是评价电池参数的重要指标。为了方便测试FT6800系列负载提供了电池测试功能，包括：电池内阻测试与电池容量测试。

电池内阻测试-电池内阻分为充电内阻与放电内阻.

FT6800系列负载通过直流放电法（DCR)来进行电池内阻测试。

电池容量测试-电池容量分为充电电量与放电容量.

FT6800系列负载通过直流放电法（DCR)来进行电池容量测试。

超级电容测试

超级电容内阻和容量是评价电容参数的重要指标,  为了方便超级电容测试,  费思FT6800系列负载提供了超级电容测试功能。本功能可同时测试超级电容的内阻和容量,设定超级电容的放电电流、放电终止点、容量计算起止点即可测试,更精准测试请选用FT68000C选件

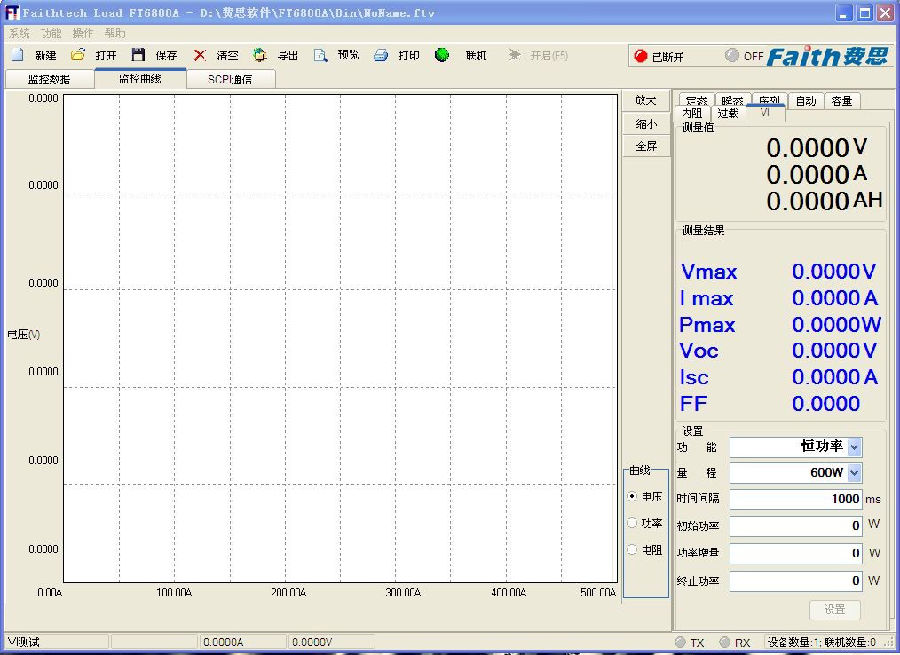

太阳能测试

FT6800系列负载配合功能性软件可以一键完成太阳能的标准6参数测试：Voc,Isc,Pmax,Imax,Vmax,FF

过载保护点测试：

FT6800系列负载提供了OCP测试，自动寻找过流保护点并记录IMAX,PMAX使用动态的脉冲模式测试保护点的保护时间，分辨率1uS。配合软件进行OCP/OVP/OPP测试和U/I曲线，并且可以测试保护点的稳定性。

强制放电测试功能

强制放电测试是国家对动力电池测试的新要求，上位机软件配合动力电池PACK测试系统，实现满足国标标准的相关测试项目，在测试总体的电压、电流、内阻、容量、温度等同时监控到被测中的每一节的电压、电流、温度变化。

保护功能

FT6800系列负载提供了过电压（OV）、过电流（OC）、过功率（OP）、过温度（OT）、电压反相（rEV）、保护电压（LV）、缺电压（Von、Voff）等全方位的保护功能。另外，用户可以根据需要设置合适的可编程电流与功率限制值；被测设备输出电压上升或下降速度慢时，可开启Von、Voff功能；全方位保护功能，确保了产品的可靠性！

序列功能

用户可以自行编辑一个负载的测试序列，以模拟负载输入端的各种变化。序列测试CC、CV、CP及CR四种模式。电子负载最多可以存储20个序列文件，每个文件最多可执行50步，单步最长时间可设置为90000s，适合长时间带载测试。同时，用户还可以设置序列的循环次数与切换方式。
